工商(shang)业屋顶面(mian)积大(da)，用电(dian)需(xu)求(qiu)量(liang)大(da)，安装(zhuang)光伏发电(dian)站之后不仅可以(yi)(yi)满足日(ri)常(chang)用电(dian)量(liang)，多(duo)余电(dian)量(liang)还(hai)可以(yi)(yi)并入(ru)国家电(dian)网(wang)换(huan)取收益。

那(nei)么，中小(xiao)型工商业(ye)光伏电站如何(he)建(jian)设(she)呢?

1 确定安装(zhuang)容量

确定光伏电站的安装位置，电站不能存在建(jian)筑、树木(mu)遮挡形成阴影；根据可用面积(ji)估(gu)算(suan)电站容量(liang)，每平(ping)方米可安装组(zu)件容量(liang)为(wei)100W左右。

以(yi)一个可(ke)用面积大于10000m²的(de)屋顶为(wei)例，可(ke)建设约1MW的(de)小型工(gong)商业光伏电站。(注：屋面面积仅供参考(kao)，以(yi)实(shi)际建筑(zhu)物屋面为(wei)准)

“水(shui)泥(ni)平屋(wu)顶装光(guang)伏”

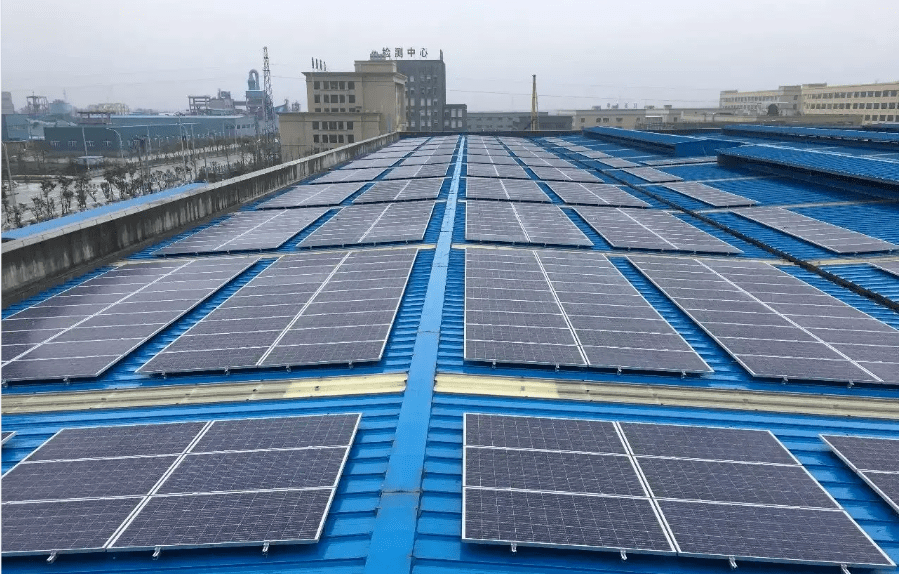

“厂房彩钢瓦屋顶”

◆水(shui)泥平(ping)屋(wu)顶

水(shui)泥平(ping)屋(wu)顶要求设计为上人屋(wu)面，这样(yang)既能满足光(guang)伏(fu)(fu)系统对屋(wu)面所产生的(de)(de)荷载要求，又方(fang)便后(hou)期光(guang)伏(fu)(fu)系统的(de)(de)维(wei)护工(gong)作。结合不同地区的(de)(de)纬度信息、光(guang)伏(fu)(fu)组件设计最佳倾角，这样(yang)可以达到最佳发电量。

◆厂(chang)房彩钢瓦屋顶

由于厂房屋(wu)面(mian)(mian)多(duo)为非上人屋(wu)面(mian)(mian)，如(ru)果(guo)要在项(xiang)目初期考虑增加(jia)光伏系统，建(jian)议(yi)加(jia)大厂房屋(wu)面(mian)(mian)荷(he)载，取(qu)值建(jian)议(yi)大于0.7KN/m。

彩(cai)钢瓦(wa)屋(wu)面(mian)(mian)光伏组件(jian)采(cai)用平(ping)铺(pu)方(fang)式，角(jiao)(jiao)度(du)采(cai)用屋(wu)面(mian)(mian)自然倾角(jiao)(jiao)。组件(jian)之间(jian)留有过人通道，方(fang)便(bian)人员(yuan)检修维(wei)护。

2 选择并网方(fang)式

◆自发自用、余电上网

收益=度(du)电(dian)补贴+卖电(dian)收益+节省电(dian)费

自发自用，余(yu)电(dian)(dian)上网(wang)的并网(wang)模式(shi)适合白天用电(dian)(dian)量较大(da)的厂房，自用比例越高，成本回收周(zhou)期越短。

◆全额上网

收益=度电补贴+卖(mai)电收益

全额(e)上网(wang)的并网(wang)模(mo)式，适(shi)合白天用电量较少的厂(chang)房，并网(wang)简单(dan)，享受全额(e)上网(wang)电价。

3 设备选型

◆光伏组件

根(gen)据项目要求(qiu)、成本、转换效率和可(ke)用(yong)面积、选(xuan)择光伏(fu)组(zu)件。

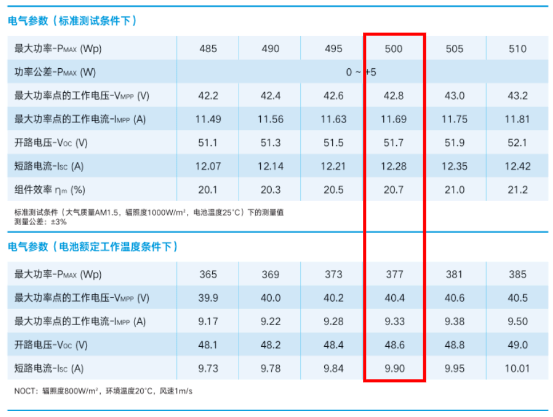

可(ke)选用(yong)分布式(shi)市场比(bi)较常用(yong)的500W组件(jian)，组件(jian)转(zhuan)化效率(lv)为(wei)21.2%，电气(qi)参数如下图。

◆光(guang)伏(fu)逆(ni)变器(qi)

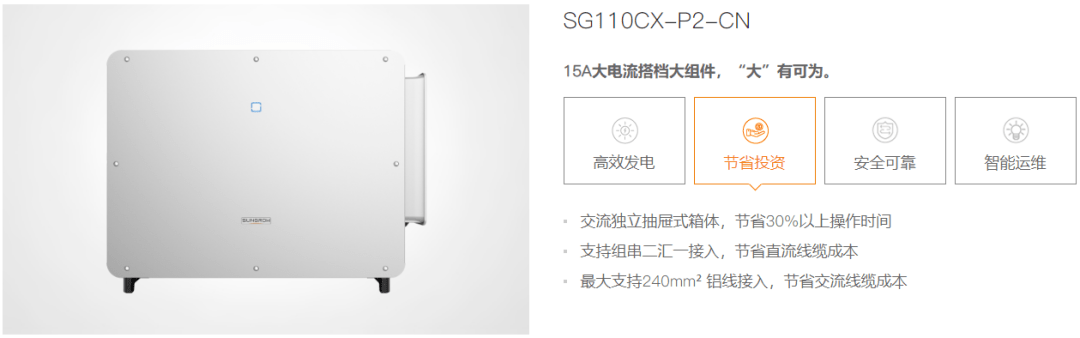

根(gen)据组件的电气参(can)数，最大(da)功率点的工(gong)作电流约12A。可选择市面(mian)上(shang)主流逆变(bian)器—阳光SG110CX-P2-CN逆变(bian)器，此(ci)款逆变(bian)器最大(da)直(zhi)流输(shu)入15A，能够全面(mian)适配当(dang)下(xia)大(da)功率组件，同时支持1.4及以(yi)上(shang)超(chao)配，节约初始投资。

以1MW光伏电(dian)站并(bing)网为范例(li)，逆变器(qi)安装方式：每18块组(zu)件为一串，接14串到逆变器(qi)，仅需8台逆变器(qi)。

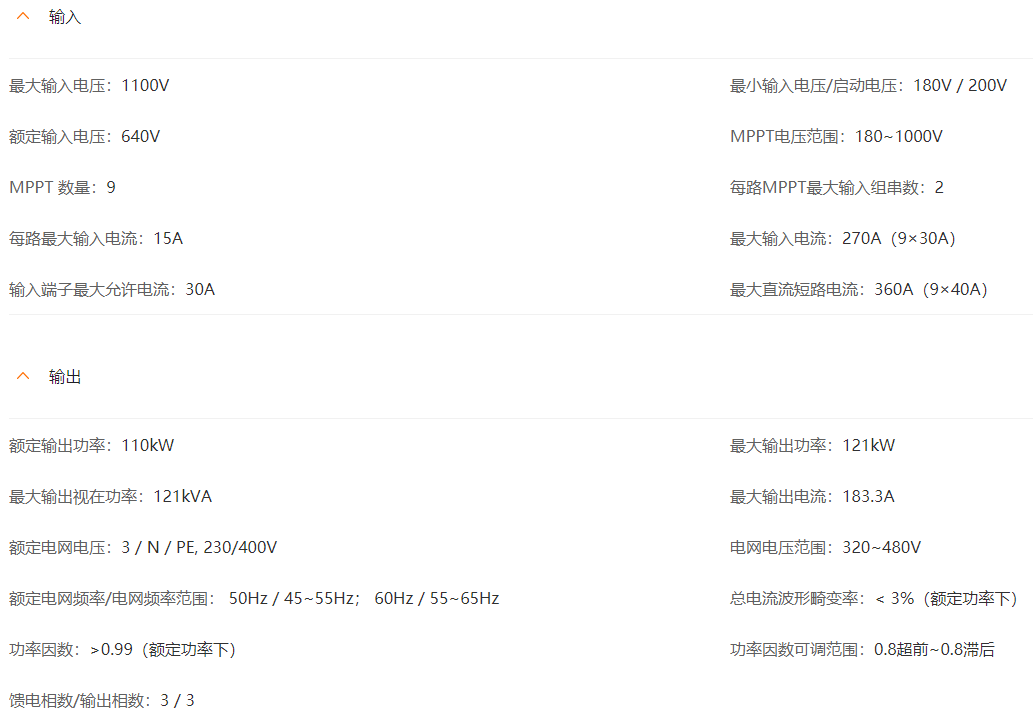

具体参数如下：

◆交流汇流箱

交流汇流箱根据项目所选用的逆(ni)变器台数，可选取(qu)多(duo)汇——汇流箱。按实(shi)际需要选择二汇一、四汇一都可。

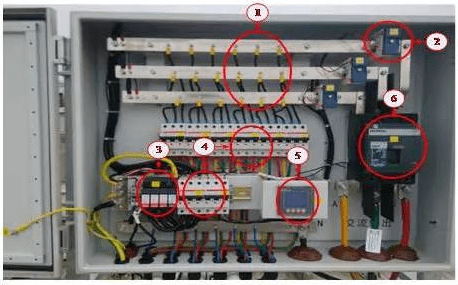

①汇(hui)流(liu)排(pai); ②电流(liu)互感器(qi)(qi); ③防雷器(qi)(qi); ④支路空(kong)开; ⑤电流(liu)/电压表; ⑥汇(hui)流(liu)断路器(qi)(qi)

◆逆变(bian)器(qi)与(yu)组件的匹(pi)配电(dian)压(ya)要求

1)组串工(gong)作电(dian)压处于逆变器的MPPT电(dian)压范(fan)围内并且大于启动电(dian)压;

2)同(tong)一路MPPT中(zhong)，不同(tong)组(zu)串中(zhong)组(zu)件串联数量相同(tong)，所(suo)串联的电(dian)池(chi)板(ban)规格(ge)一致;

电(dian)流(liu)要求：组(zu)件串联后电(dian)(dian)流不大(da)于逆变器最(zui)大(da)输(shu)入(ru)电(dian)(dian)流;

电缆要求(qiu)：组件串并联中要求电(dian)(dian)缆(lan)接线合理(li)，尽(jin)量减(jian)少(shao)直流电(dian)(dian)缆(lan)长度，减(jian)少(shao)损(sun)耗。

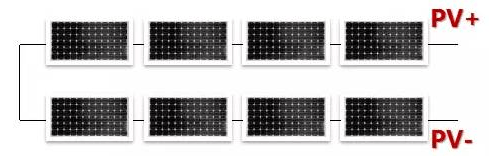

正确连接

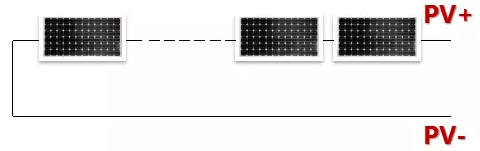

错误连接

交直流线(xian)缆直流电缆要求：直流电缆(lan)一般(ban)选择光伏认证专用线缆(lan)，光伏阵列到逆(ni)变(bian)器的(de)直流电缆(lan)长度(du)应尽可(ke)能短，以减(jian)少线缆(lan)上的(de)功率损耗。

交流电缆要求：交(jiao)流(liu)线缆(lan)(lan)主要用于逆变器交(jiao)流(liu)侧(ce)至交(jiao)流(liu)并网箱或(huo)交(jiao)流(liu)并网柜。线缆(lan)(lan)选型参(can)考标准(zhun)《电力工程电缆(lan)(lan)设计规(gui)范》GB 50217。

铜线(xian)缆设(she)计：SG110CX-P2-CN交(jiao)流输出线(xian)缆推荐(jian)采用YJV-0.6/1kV 4*70 mm2+1*35mm2；

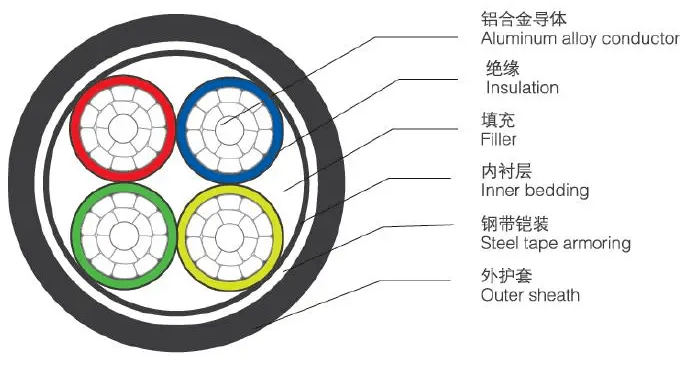

铝线(xian)缆设计：SG110CX-P2-CN交(jiao)流输(shu)出线缆推荐采用YJLHV-0.6/1kV 4*120mm2+1*70mm2

4 系统安装要求

组件排布组件朝(chao)向：理想的安装方位角是正南;

组件倾角(jiao)：系统最佳倾角(jiao)近(jin)似于当地(di)纬度角(jiao)，或(huo)者根据屋(wu)顶(ding)结(jie)构，组件平(ping)行于屋(wu)顶(ding)坡度铺(pu)设(she)，使(shi)用角(jiao)度测量(liang)(liang)仪(yi)可测量(liang)(liang)倾角(jiao);

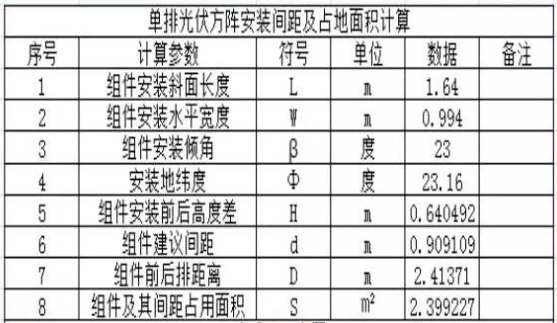

组件前后(hou)排(pai)间距(ju)：间距(ju)应能保证冬至(zhi)日早上9点至(zhi)下午3点太阳(yang)能电池方阵不(bu)被遮挡。通过使用EXCEL表公(gong)式计(ji)算(suan)，选择纬(wei)度、组件宽度、长度、倾角即可计(ji)算(suan)出合适(shi)间距(ju)。以广州地区(qu)(北纬(wei)23°)为例：

◆组件(jian)安装要求(qiu)

1)支(zhi)架的搭(da)建除(chu)了要保证(zheng)组件的最(zui)佳倾角和朝向，应尽可能在(zai)屋顶上(shang)留有(you)足够(gou)间距(ju)，实现对流降(jiang)低组件温度;

2)支架材质使用不锈(xiu)钢或者(zhe)热镀(du)锌钢材，以(yi)起(qi)到防腐的(de)目的(de);

3)支架(jia)应保证组(zu)件底部高于(yu)底面不小于(yu)15CM，以避免组(zu)件浸水和雨水溅落组(zu)件表面。

水泥平屋顶固定支架；水泥配(pei)重块常规尺寸(cun)300*300*300mm；若当地季风较多，需适当增(zeng)大(da)配(pei)重块。

◆逆(ni)变器安装(zhuang)要求

1、尽量避免安装(zhuang)在阳光直射(she)区域。

2、尽量避免安(an)装在(zai)易(yi)受雨淋的位置(zhi)。

3、安装(zhuang)位置需通风散热(re)较(jiao)好。

保(bao)护接(jie)地电气接(jie)地可以(yi)防(fang)止设备短路、漏电引起的组件(jian)或(huo)逆变器损坏甚(shen)至烧毁(hui)，和保(bao)护人体(ti)触碰带电金属部(bu)件(jian)时不会遭(zao)受电击伤害。

电气接地系统包括：组件边框接地、逆变(bian)器接地、配电柜(ju)接地。

组件(jian)：组件的(de)铝合金边(bian)框与支架(jia)进行连接，再通过引线完成可靠接地。

逆(ni)变器：交流接线端(duan)子的(de)PE端(duan)和机(ji)箱外壳的(de)PE接地(di)。

配电柜(ju)：使用接(jie)地(di)线(xian)连(lian)至(zhi)接(jie)地(di)排上或者就近框架接(jie)地(di)。

1组件间接接地

2组件(jian)与支架间接地(di)线

3支架与防雷带

防雷(lei)(lei)接(jie)地(di)光伏(fu)电(dian)站安装在建筑的顶(ding)部，容易遭(zao)受雷(lei)(lei)击，雷(lei)(lei)击产生的浪涌电(dian)流(liu)会(hui)损坏逆变器等系(xi)统(tong)设备，所(suo)以电(dian)站需要防雷(lei)(lei)接(jie)地(di)，将(jiang)浪涌电(dian)流(liu)导引至地(di)下起到保护系(xi)统(tong)的作用。

接地(di)体：接地(di)体采用直径(jing)为(wei)10/12mm的(de)圆钢(gang)，长度一般为(wei)0.6m左右，接地(di)电阻应不大于4Ω。

5 系统(tong)配置

◆以1MW光伏电站(zhan)并网为例

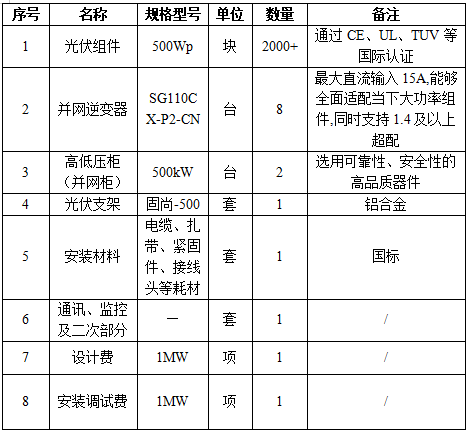

1MW光(guang)伏(fu)电站系统配置参考

◆项(xiang)目审核需要提交哪些资料？

光伏系统建设完成后(hou)，需要向供电公司(si)提供项目审(shen)核所(suo)需材料（部分地区可能(neng)有所(suo)不同），如下(xia)图所(suo)示。
